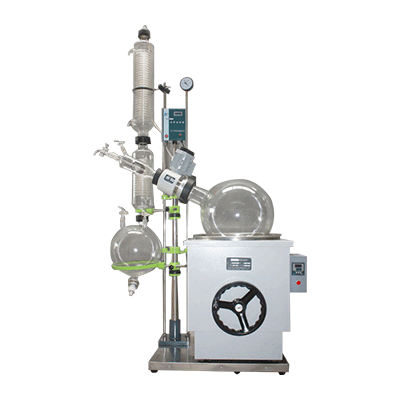

一、产品简介
蒸发瓶恒速旋转,水浴锅恒温加热,在此条件下:物料在蒸发瓶内壁形成大面积均匀薄膜蒸发,在真空条件下可以提高蒸发效率(需连接真空装置),溶媒蒸汽经玻璃冷凝盘管时冷却成液体(需连接冷却装置),回收于收集瓶。
本系列产品使用需配套真空装置(循环水式、旋片式、隔膜式等真空泵),冷却循环装置组成系统装置。
二、应用范围
医药、化工、生物制品等行业科研和生产过程中蒸发、浓缩、结晶、干燥、分离、溶媒回收等过程。
三、产品特点
l 与物料接触部分全部采用高硼硅玻璃(膨胀系数3.3)和聚四氟乙烯材料,性能稳定不易与物料起化学反应。
l 主体支架采用冷板防腐喷塑+铝合金材质,锅胆采用不锈钢材质。
l 密封系统采用聚四氟乙烯+氟橡胶复式组合密封。
l 真空压力表显示实时真空,指针显示。
活塞式加料阀套接聚四氟乙烯加长管,可在真空状态下连续进料至蒸发瓶。
l 直立式三层蛇形盘管冷凝器,主冷+副冷双冷凝器。
l 变频器调速,翘式按键(ON-OFF)开关,通过旋扭微调,转速数显。
l 恒温浴锅温度数显,带锁按扭开关控制,锅底K型传感器+不锈钢探棒。
l 浴锅手轮升降。
l 旋转、加热双熔断器保护。
l 收集瓶带下放料口,配玻璃+四氟独立放料阀。
l 锅胆底部设有放水阀门,方便放液。
l 真空切换阀,在不影响系统真空和溶液蒸馏的情况下,可进行连续收集、放料。
【品牌优势】 产品系列齐全,规格多样,可以满足客户的不同配置需求。发货及时,一般都有现货。产品销量较大,质量稳定。
【安装】 免安装
【售后】 整机质保一年
型号 |
RE-5003 |
电压频率 |
旋转220V/50HZ 加热锅380V/50HZ |
旋转电机功率 |
180W |
加热功率 |
8000W |
真空度 |
0.095Mpa |
旋转瓶容量 |
50LΦ470mm/Φ125法兰口 |
收集瓶容量 |
20LΦ355mm/上Φ60法兰口×24#标口×24#标口×下Φ50法兰口 |
旋转速度 |
0-120rpm/min |
控温范围 |
室温-180℃ |
控温精度 |
±1℃ |
浴锅升降行程 |
180mm |
冷凝器尺寸 |
主冷Φ160×835H(mm) 上Φ60法兰口×下Φ80法兰口 副冷Φ160×530H(mm) 上Φ80法兰口×下Φ60法兰口 ×侧Φ60法兰口 |
冷凝面积 |
1.44(0.95+0.49)㎡ |
导气瓶 |
左40#标口 上19#标口 侧Φ60法兰口 右Φ70法兰口 |
加料阀 |
40#标塞阀 进料咀(宝塔接头)外径12mm |
多功能口 |
19#标塞阀 玻璃咀(宝塔接头)外径12mm |
放气阀 |
24#标塞阀×2个 放气咀(宝塔接头)外径12mm |
放料阀 |
Φ50法兰口 侧出料咀(宝塔接头)外径20mm 离地320mm |
真空抽气头 |
Φ60法兰玻璃抽气头 抽咀(宝塔接头)外径10mm |
冷凝盘管进出循环咀 |
宝塔接头外径16mm |
锅胆尺寸容量 |
Φ550×320H(mm) 约76L |
整机占空间尺寸 |
1330×730×2340mm宽深高 |
机器净重 |
119.5KG(82+37.5) |
包装尺寸 |
1420×820×720mm 830×730×910mm 两个木箱1.39m³ |
包装重量 |
186KG(100+86) |
